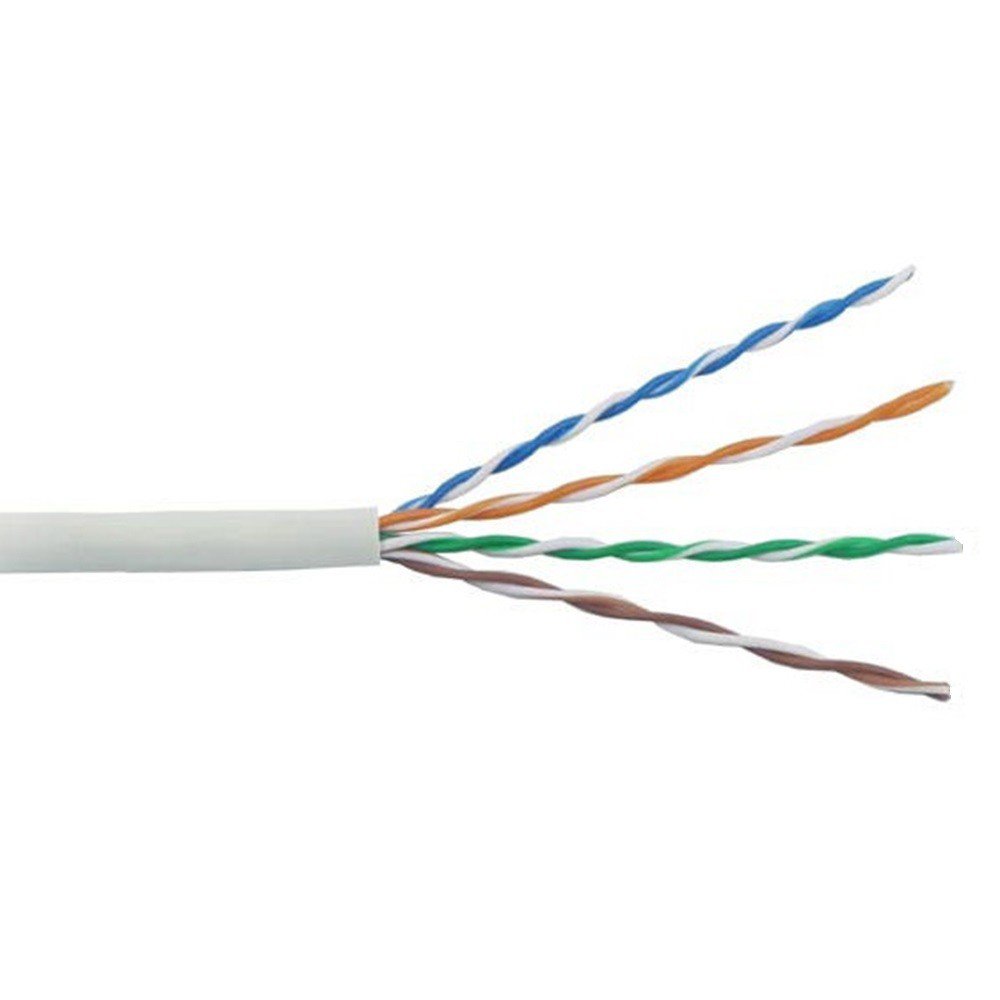

ITPARK UTP CAT5E 4P 24AWG PVC, 305 м.

Тип кабеля: UTP cat.5E

Назначение

Поперечное сечение

Кабель предназначен для стационарной прокладки внутри зданий и сооружений, для работы в частотном диапазоне до 100 МHz Монтаж кабеля производится при температуре не ниже 0°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.

Жила

Скрутка с полиэтиленовой изоляцией

провод

Нить для снятия оболочки

ПВХ-оболочка

Описание

Сплошная жила из мягкой меди

Полиэтиленовая изоляция

Наружная ПВХ-оболочка

Ссылочный стандарт: ANSI/TIA/EIA-568-B

Жила:

Материал     Сплошная жила из мягкой меди

Номинальный диаметр (мм)       24 AWG (проволочный калибр)

Изоляция:

Материал                             Полиэтилен

Номинальный наружный диаметр изоляции (мм)                                                     0.89

Витая пара: Хроматограмма

1.              Белый(Голубой)-Голубой

2.            Белый (Оранжевый)-Оранжевый

3.            Белый (Зеленый)-Зеленый

4.            Белый (Коричневый)-Коричневый

Конструкция скрутки                  1*4

Оболочка

Материал                                             ПВХ

Номинальная толщина (мм)        0.50

Цвет оболочки                                    Серый

Электрическая характеристика (20*C)

Характеристика передачи

Механические свойства (20 °C)

Коэффициент растяжения при разрыве жилы ≥15 %

Рабочее напряжение                                       ≥ 60 В

Напряжение изоляции                            ≥16МПа

Растяжение при разрыве изоляции        ≥300 %

Нагрузка на разрыв ПВХ-оболочки перед износом ≥12.5МПа

Растяжение ПВХ-оболочки перед износом   ≥150%

Условие старения ПВХ                          100±2°C ,240ч

Растяжение ПВХ-оболочки после износа   ≥125%

Растрескивание ПВХ под воздействием окружающей среды                                            нет растрескивания

Сопротивление одножильного провода          @20°C ≤9,5Ω/100м

Асимметрия сопротивления по пост. току пары жил                                                                     ≤2.5%

Сопротивление изоляции(20'C, пост.ток 500В/1 мин)   ≥5000MΩ∙kкм

Диэлектрическая проницаемость пост.тока 1 мин         1кВ

Взаимная емкость                                      ≤5.6F/100м

Маркировка

ITPARK UTP CAT5E 4P 24AWG PVC INDOOR XXXM CABLE CODE YEAR
